Les pièces, appelées LMG362X, diffèrent dans la taille de l'interrupteur GAN HEMT inclus.Ils sont:

• LMG3622 650V120MΩ 8.5A
• LMG3624 650V 170mΩ 6A
• LMG3626 650V 270mΩ 3,6a

«L'utilisation du LMG3622 nécessite uniquement de définir le taux de coulé d'activation souhaité avec une résistance de programmation et
Calcul de la résistance de sens actuelle », selon la société.En utilisant les ICS «Les concepteurs peuvent atteindre jusqu'à 94% d'efficacité du système pour <75W ac-dc applications, or above 95% system efficiency for >Applications 75W AC-DC ».

Les caractéristiques incluent un package QFN refroidi par le côté inférieur 8 x 5,3 mm, une protection de surintensité de cycle par cycle, activer la broche, une protection contre la température et un contrôle du taux de daltonisme.Pour le… 24 et… 22, Ti ajoute une compatibilité USB C / PD à cette liste.

Les dispositifs sont optimisés, a déclaré Ti, pour un retour à la mouche quasi-résonant, un demi-pont asymétrique, un retour à demi-pont, un frappeur d'inducteur-inducteur (LLC), une correction du facteur de puissance du totem-pole et des topologies de dos de la pince active.

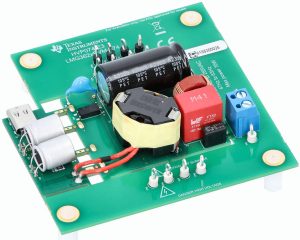

Il existe un module d'évaluation pour chaque IC, tous implémentant un convertisseur de back de vol quasi-résonant 65W avec USB Type-C PD: LMG3622EVM-082 (gauche), LMG3624EVM-081 et LMG3626EVM-074.

Par exemple,… 2evm-082 répond aux exigences d'efficacité du niveau 2 et du DOE de niveau 6 et fonctionne des entrées FOM sur 90 à 265 VRM à des sorties de 20VDC à 3,25A, ou 5, 9 ou 15VDC à 3A.

Si la détection de courant n'est pas requise, LMG3612 et LMG3616 sont des dispositifs pad-for-pad similaires.

Trouvez le LMG3622 de 120mΩ 8.5A sur cette page de produit et son tableau d'évaluation ici
